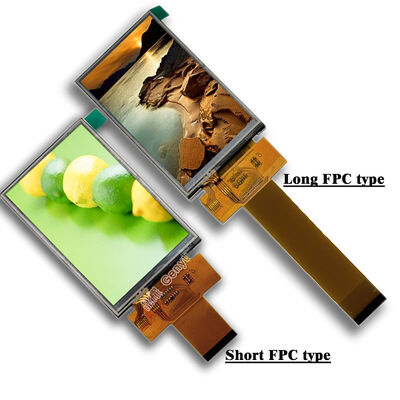

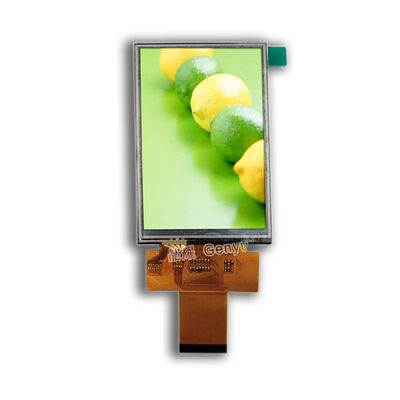

3.5 Inch 320x480 Resolution TFT LCD Display Module with Resistance Touch Panel for QR Code Display

ชื่อแบรนด์:	Genyu
ขั้นต่ำ:	10
ราคา:	Rp 60.494-77.778

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางตุ้ง, จีน

ประเภทการแสดงผล:

ทีเอฟที

ขนาดจอแสดงผล:

3.5 นิ้ว

ปณิธาน:

320x480 พิกเซล

ไดรฟ์ไอซี:

ILI9488

ขนาดโมดูล:

83.00x54.50x3.14 มม

พื้นที่ใช้งาน:

73.44x48.96 มม

แหล่งจ่ายไฟ:

3.3 V

อินเทอร์เฟซ:

ขนาน 16/18 บิต, RGB, SPI

การจัดเรียงพิกเซล:

แถบแนวตั้ง RGB

หมุด FPC:

40 พิน

แบ็คไลท์ปัจจุบัน:

120ma

แรงดันไฟแบ็คไลท์:

3.2V

การดูทิศทาง:

12.00 น

แผงสัมผัส:

แผงสัมผัสความต้านทาน (RTP)

ดอทเมทริกซ์:

320RGB(ส) x 480(วี)

เน้น:

320x480 Resolution TFT LCD Display

3.5 Inch TFT LCD Module

Resistance Touch Panel TFT LCD Panel

คําอธิบายสินค้า

RGB 320x480 LCD Display ILI9488 LCD Module 3.5 inch TFT LCD Touch Screen

High-quality 3.5-inch TFT LCD display module with resistance touch panel, specifically designed for QR code display applications. Features ILI9488 drive IC and multiple interface options.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbol	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Key Features

Display Type: 320RGB(H) × 480(V) Dots Matrix
Size: 3.5 inch TFT display
Drive IC: ILI9488
Pixel arrangement: RGB vertical stripe
Power supply: 3.3V
FPC: 40 pin connection type
Interface: 16/18 bits parallel RGB interface, SPI interface

Technical Specifications

Item	Description
Size	3.5 inch
Resolution	320 × 480
Touch	RTP (Resistance Touch Panel)
Interface	16/18 bits parallel, RGB, SPI interface
Operating voltage	3.3 V
LED Backlight supply	If=120mA, Vf=3.2V
Outline Dimension	83(L) × 54.5(W) × 3.14(T) mm
Active Area	73.44(L) × 48.96(W) mm
