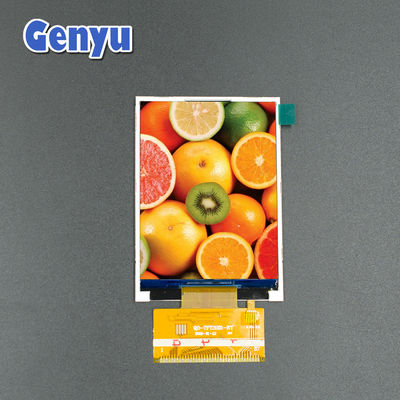

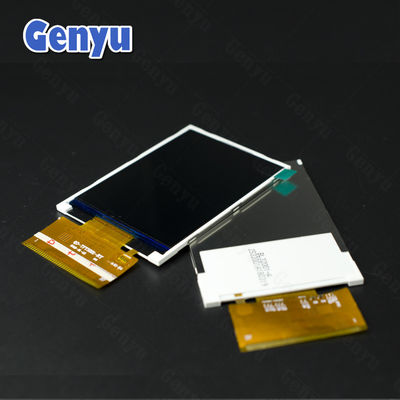

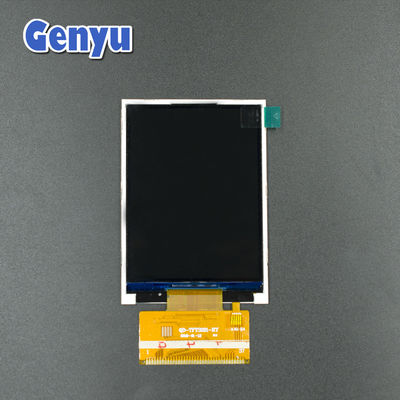

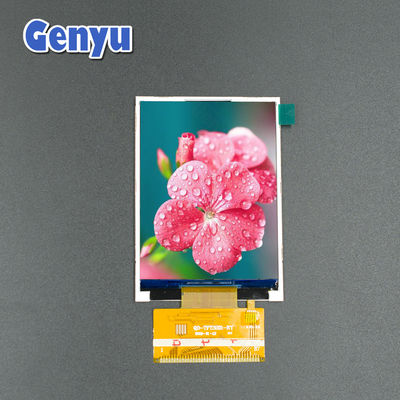

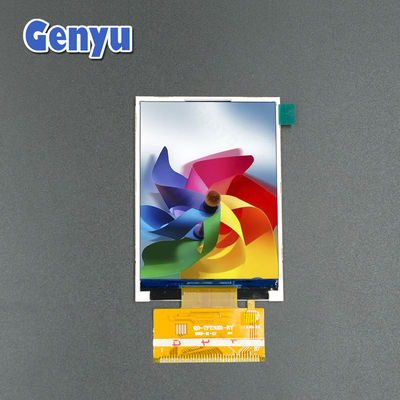

MCU อินเตอร์เฟซ 3.2 นิ้ว TFT LCD Screen 240x320 พิกเซล ILI9341 37pin FPC

MCU อินเตอร์เฟซ 3.2 นิ้ว TFT LCD Screen 240x320 พิกเซล ILI9341 37pin FPC

ชื่อแบรนด์:	Genyu
เลขรุ่น:	GY32001A0-00
ขั้นต่ำ:	1000 ชิ้น
ราคา:	ต่อรองได้
เงื่อนไขการจ่ายเงิน:	T / T, Paypal, Western Union, MoneyGram, บัตรเครดิต
ความสามารถในการจําหน่าย:	300,000 ชิ้น / เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

RoHS, ISO9001: 2015

ขนาดแผง:

3.2 นิ้ว (แนวทแยง)

ความละเอียดของจอแอลซีดี:

240x320 จุด

มุมมอง:

12 นาฬิกา

ไอซีไดร์เวอร์:

ST7789V3

อินเตอร์เฟซ:

MCU 8/16 บิต

เอฟ.พี.ซี:

37พิน

รายละเอียดการบรรจุ:

ตู้และกล่องกระดาษกล่องป้องกันพลาสติก

สามารถในการผลิต:

300,000 ชิ้น / เดือน

เน้น:

3หน้าจอ LCD TFT ขนาด 2 นิ้ว

หน้าจอ LCD TFT 37 ปิน

ILI9341 3.2 นิ้ว tft display

คําอธิบายสินค้า

3.2 นิ้ว TFT LCD Screen 240x320 พิกเซล ILI9341 37pin FPC ด้วย MCU Interface

การเชื่อมต่อและการใช้ TFT LCD ขนาด 3.2 นิ้ว:

ขั้นตอนที่ 1: เชื่อมจอกับไมโครคอนโทรลเลอร์ของคุณตามปินออท
ขั้นตอนที่ 2: ติดตั้งห้องสมุดที่จําเป็น (เช่น Adafruit_GFX และ Adafruit_ILI9341 สําหรับ Arduino)
ขั้นตอนที่ 3: เขียนรหัสเพื่อเริ่มต้นการแสดงและเริ่มการวาดกราฟิกหรือแสดงข้อความ
ขั้นตอนที่ 4: หากหน้าจอมีความสามารถในการสัมผัส คุณยังสามารถเริ่มต้นฟังก์ชันสัมผัสและประมวลผลข้อมูลจากผู้ใช้

ตัวอย่างโครงการ:

สถานีอากาศ Arduino: แสดงข้อมูลสภาพอากาศในเวลาจริง (อุณหภูมิ ความชื้น เป็นต้น) บนหน้าจอ
นาฬิกาดิจิตอล: นาฬิกาขนาดเล็กที่ใช้ Arduino ที่แสดงเวลา และสามารถรวมถึงคุณสมบัติอื่นๆ เช่น เครื่องเตือนหรือเครื่องแสดงอุณหภูมิ
อินเตอร์เฟซควบคุมสําหรับหุ่นยนต์: แสดงข้อมูลสดและการควบคุมอินเตอร์เฟซสําหรับระบบหุ่นยนต์
มินิมีเดียเพลียร์: โครงการเล็กที่แสดงภาพ, ข้อมูลเพลง, หรือแม้กระทั่งวิดีโอถ้าคุณรวมการสนับสนุนการเล่นสื่อ
คอนโซลเกม: ระบบเกมมือเรียบง่าย เช่น เครื่องเลียนแบบเกมเก่าสามารถใช้จอนี้สําหรับการแกรฟิก

ปริมาตรพื้นฐาน:

ไม่	รายการ	รายละเอียด
1	ชื่อสินค้า	3.2 นิ้ว TFT LCD
2	ประเภท LCD	TN สายส่ง
3	มุมมอง	เวลา 12 โมง
4	การแก้ไข	240x320 จุด
5	อุณหภูมิการทํางาน	-10 ~ +60°C
6	อุณหภูมิในการเก็บ	-20~+70°C
7	เครื่องเชื่อม FPC	37PIN ประเภทการผสม
8	ขับ IC ((COG)	ILI9341V
9	อินเตอร์เฟซ	8/16 บิท Parallel/ MCU
10	ประเภทไฟหลัง	6-LED สีขาว
11	มิติการออกแบบ	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	พื้นที่ทํางาน	48.6(H)* 64.8 ((V) mm

MCU อินเตอร์เฟซ 3.2 นิ้ว TFT LCD Screen 240x320 พิกเซล ILI9341 37pin FPC 0

หน้าจอ TFT (0.42 นิ้ว ~ 10.11 นิ้ว ):

เราผลิตจอ TFT LCD ขนาดเล็ก-กลาง โดยมีขนาดดังด้านล่าง

-- แบบตั้ง:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

--- แบบแนวราบ:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

---ชนิดแท่ง:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- แบบสี่เหลี่ยม:10.3 "1.44" 1.54" 3.95"

--- รูปทรงกลม:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

--- RTP

--- CTP

--- ไฟหลัง

ส่วนบางส่วนสามารถปรับแต่งได้ตามความต้องการของคุณ

รวมถึง FPC, Interface, Touch Panel, Cover Glass และ Backlight

MCU อินเตอร์เฟซ 3.2 นิ้ว TFT LCD Screen 240x320 พิกเซล ILI9341 37pin FPC 1

ลักษณะทางเทคนิค:

1.เทคโนโลยี TFT (Thin-Film Transistor)

TFT LCD: เทคโนโลยีทรานซิสเตอร์แผ่นบาง เป็นชนิดของ LCD แมตริกซ์ที่ทํางาน โดยที่พิกเซลแต่ละชิ้นถูกควบคุมโดยทรานซิสเตอร์ผลลัพธ์คือคุณภาพภาพภาพที่ดีกว่า ด้วยสีที่คมชัดขึ้น และอัตราการอัพฟรีช์ที่เร็วกว่า LCD แมตริกซ์ปาซิฟ์เก่า.
การส่องแสงหลัง: หน้าจอใช้แสงเบื้องหลัง LED ที่ช่วยส่องแสงจอ ทําให้มันเห็นได้ในสภาพสว่างที่แตกต่างกัน
มุมมอง: หน้าจอ TFT มีมุมชมที่เหมาะสม แต่มันอาจไม่กว้างเท่าเทคโนโลยีหน้าจอที่ก้าวหน้ากว่า เช่น IPS (In-Plane Switching)

2.ตัวเลือกอินเตอร์เฟส

SPI (Serial Peripheral Interface): อินเตอร์เฟซที่ทั่วไปที่สุดสําหรับจอเหล่านี้, โดยเฉพาะในระบบจําแนก. มันใช้ปินน้อยกว่าการสื่อสารปานกลาง, ทําให้มันเป็นตัวเลือกที่ดีสําหรับไมโครคอนโทรลเลอร์ที่มีปิน I / O จํากัด (เช่นอาร์ดิโน,ESP32,STM32ฯลฯ)
คู่เคียง: เครื่อง LCD TFT ขนาด 3.2 นิ้วบางเครื่องใช้แบบปาราเลลl การสื่อสารที่ต้องการปินมากกว่า แต่ให้การถ่ายทอดข้อมูลเร็วขึ้น มักใช้สําหรับโครงการที่ต้องการอัตราการอัพเดทที่สูงขึ้น
