| ชื่อแบรนด์: | Genyu |
| ขั้นต่ำ: | 1,000 ชิ้น |
| ราคา: | $1.95/pieces 1000-4999 pieces |
1. ชื่อแบรนด์: Genyu
หมายเลขรุ่น: GY88128-25
| โหมดการแสดงผล | โมดูลแสดงผล COB Segment |
| ระยะพิน | 2.54 มม. |
| ขนาดหน้าจอ | 64(กว้าง)*41(สูง)*9(ลึก) มม. |
| ขนาดโมดูล | 76(กว้าง)x58(สูง)x19.7(ลึก) มม. |
| ส่วนหน้าจอ | LCD แบบกำหนดเอง |
| IC ควบคุม/ไดรฟ์ | HT1621 |

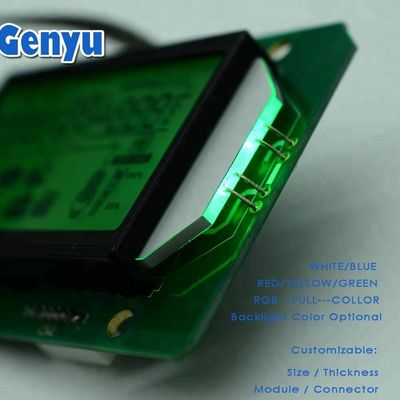

| สีแสดงผล/BL LED | ขาว/น้ำเงิน/แดง/เหลือง/เขียว/RGB FULL COLLOR |
| มุมมอง | 6 นาฬิกา LCD LED SCREEN |
| โหมดการแสดงผล | TN HTN positive transmissive |
| พารามิเตอร์ LCD | Duty1/4 Bias1/3 |
| พารามิเตอร์ LCD | BL I=30MA |
| พารามิเตอร์ LCD | VOP=4.2V |
| อุณหภูมิในการทำงาน | -10~+60℃ |
| พื้นที่การมองเห็น | 40.5 * 20.1 มม. |
รายละเอียดอินเทอร์เฟซ PIN:
| HTN CNI | 1 | DATA | HTN CN2 | 1 | N.C |
| 2 | RW | 2 | FUNCT2 | ||
| 3 | BL | 3 | VDD(5V) | ||
| 4 | CS | 4 | FUNCTION | ||
| 5 | VSS | 5 | ON.P | ||
| 6 | FUNCT2 | 6 | SW2 | ||
| 7 | VDD(5V) | ||||
| 8 | FUNCTION | ||||
| 9 | ON.P | ||||
| 10 | SW2 |
3. ภาพวาด
ต้องการเพิ่มเติม?
ไดอะแกรม PIN/FPC Connector ที่ต้องการ?
การออกแบบเลย์เอาต์ LCD ตาม ภาพหน้าจอของคุณ?
ติดต่อเรา เพื่อนของฉัน เพียงแค่ คลิกที่นี่!

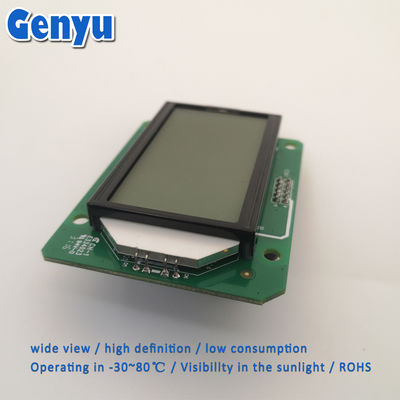

ด้านหน้าจอ LCD

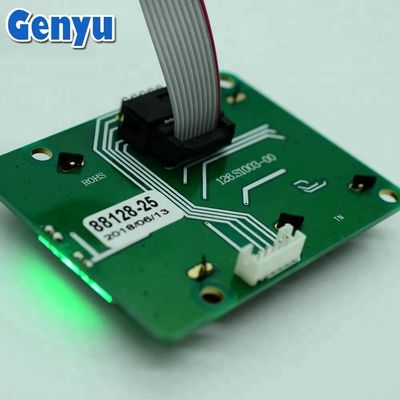

ด้านหลังจอ LCD
เมื่อไม่มีไฟแบ็คไลท์ทำงาน

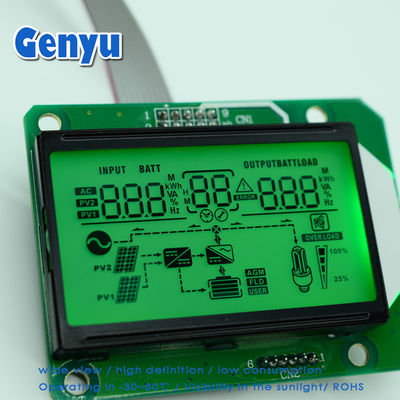

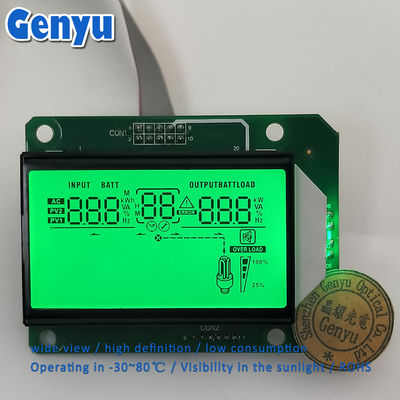

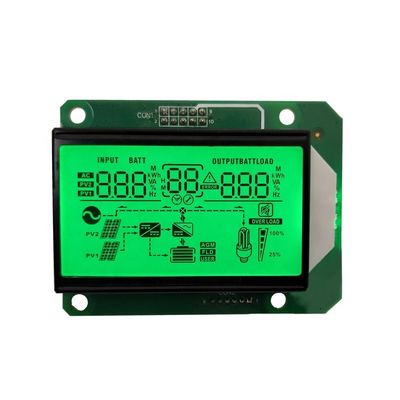

เมื่อไฟแบ็คไลท์สีเขียวทำงาน
โมดูลแสดงผล LCD Segment เพิ่มเติม สำหรับผลิตภัณฑ์ไฟฟ้า/อินเวอร์เตอร์พลังงานแสงอาทิตย์/UPS
